Машины МСВ-МГ4М предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

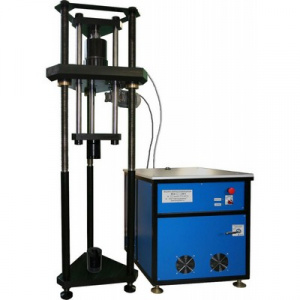

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
|
Наименование характеристик |
Тип машины |
|||||
|
МСВ-10/2МГ4М |
МСВ-50/2МГ4М |
МСВ-100/2МГ4М |
МСВ-250/2МГ4М |
|||
|
Диапазон воспроизведения силы, кН |
от 0,2 до 10 |
от 1 до 50 |
от 2 до 100 |
от 5 до 250 |
||
|
Дискретность, Н (кН) |
0,01 |
0,05 |
0,1 |
0,2 |
||
|
Пределы допускаемой относительной погрешности, % |
±0,02 |
|||||
|
Колебание нагрузки в заданной точке, Н (кН), не более |
0,03 |
0,15 |
0,3 |
0,6 |
||
|
Колебание нагрузки в заданной точке, %, не более |
0,0003 |
|||||
|
Скорость изменения нагрузки, кН/с |
0,001 ... 0,4 |
0,001 ... 2 |
0,001 ... 4 |
0,001 ... 5 |
||
|
Время выхода на заданное усилие (ступень), с, не более |
30 |
|||||
|
Время удержания нагрузки в заданной точке, мин, не менее |
не ограничено |
|||||
|
Диапазон рабочих температур, °С |
от +18 до +26 |
|||||
|
Габаритные размеры силовой рамы**, мм, не более: |
||||||
|
− длина |
650 |
650 |
650 |
650 |
||
|
− ширина |
800 |
800 |
800 |
800 |
||
|
− высота |
2300 |
2300 |
2300 |
2300 |
||
|
Габаритные размеры шкафа управления, мм, не более: |
||||||
|
− длина |
740 |
|||||
|
− ширина |
760 |
|||||
|
− высота |
620 |
|||||
|
Ход подвижной траверсы, мм, не менее |
900 |
900 |
||||
|
Скорость перемещения траверсы, мм/мин, не менее |
160 |
|||||
|
Минимальная высота зоны сжатия *, мм |
250 |
250 |
300 |
300 |
||
|
Минимальная высота зоны растяжения *, мм |
700 |
700 |
900 |
900 |
||
|
Масса машины (масса шкафа управления)**, кг, не более |
700 (120) |
700 (120) |
700 (120) |
700 (120) |
||
|
Электрическое питание от сети переменного тока |
||||||
|
− напряжение, В |
от 207 до 253 |
|||||
|
− частота, Гц |
от 49 до 51 |
|||||
|
Потребляемая мощность, В·А, не более |
1500 |
|||||
|
Вероятность безотказной работы за 10 000 ч |
0,95 |
|||||
|
Срок службы, лет |
10 |
|||||
|
* - Размеры по требованию заказчика |
||||||
|
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличив |
||||||
